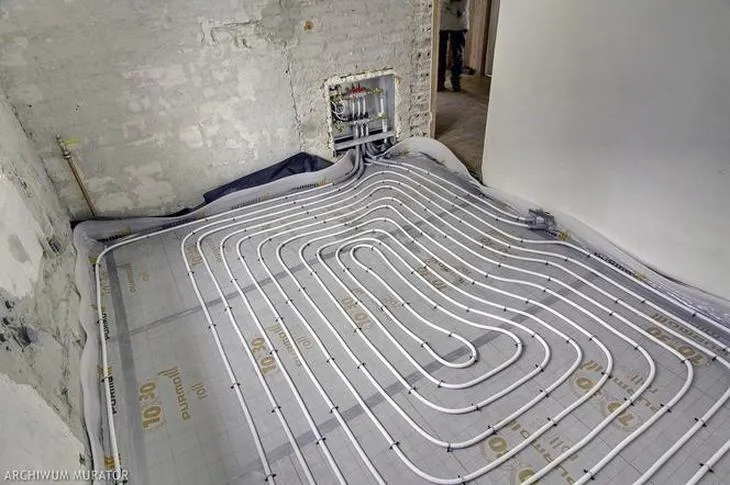

Obliczając długość pętli ogrzewania podłogowego, wykonujemy kluczowy krok w projektowaniu efektywnej i komfortowej instalacji grzewczej. Jeżeli interesuje cię ten temat to poznaj różnice między grzejnikami Diamond i Purmo. Właściwe określenie długości rur w pętli opiera się głównie na ich średnicy oraz na rozstawie, w jakim je ułożymy. Na przykład, dla rur o średnicy 16 mm, standardowo przyjmuje się, że odpowiednia długość pętli wynosi około 80-100 metrów. Należy jednak mięć na uwadze, że te liczby mają charakter orientacyjny, a każdy projekt powinien uwzględniać specyfikę pomieszczenia oraz wymagania cieplne.
- Obliczenie długości pętli ogrzewania podłogowego jest kluczowe dla efektywnej instalacji grzewczej.
- Standardowe długości pętli różnią się w zależności od średnicy rur: dla 16 mm wynoszą 80-100 m, dla 14 mm 60-80 m, a dla 20 mm 110-130 m.
- Maksymalna długość pętli nie powinna przekraczać 100 m, aby uniknąć problemów z oporem hydraulicznym i nierównomiernym ogrzewaniem.
- Ważne jest uwzględnienie długości dojścia do rozdzielacza oraz powrotu podczas obliczeń.
- Sprawdzanie oporów hydraulicznych oraz podział na mniejsze pętle w dużych pomieszczeniach jest istotne dla równomiernego rozkładu ciepła.
- Dokładne zaplanowanie długości pętli przyczynia się do komfortu cieplnego i oszczędności na rachunkach za ogrzewanie.
- Błędy w projektowaniu, takie jak zbyt długie pętle czy pomijanie długości dojścia, mogą prowadzić do frustracji użytkowników i wysokich kosztów eksploatacyjnych.
Warto także zdefiniować pojęcie „maksymalnej” długości pętli. Długość pętli nie powinna przekraczać 100 metrów, ponieważ taka sytuacja może prowadzić do zwiększonego oporu hydraulicznego, co wpływa na efektywność całego systemu. W przypadku, gdy plac budowy wymaga zastosowania dłuższych pętli, warto rozważyć podział pomieszczenia na mniejsze obiegi. Dzięki temu możliwe stanie się równomierne rozłożenie temperatury oraz uniknięcie zimnych stref. Wszystko to sprawia, że projektant musi wykazać się zarówno znajomością norm, jak i zdolnością do optymalizacji wydajności całej instalacji.
Optymalne parametry dla każdej średnicy rury
Rozważając wykorzystanie różnych średnic rur, dostrzegamy ich wpływ na długość pętli, który jest nie do przecenienia. Na przykład, rury o średnicy 14 mm nie powinny przekraczać długości 60-80 metrów, natomiast rury o średnicy 20 mm mogą osiągać długości 110-130 metrów. Parę słów na ten temat napisaliśmy w tym artykule. To przekłada się na prostotę regulacji przepływu w poszczególnych obiegach. Im większa średnica, tym więcej rury można zamontować w pomieszczeniu bez utraty efektywności. Długości pętli w dużej mierze determinowane są także przez rozstaw rur. Gdy zastosujemy gęsty rozstaw, rury nie muszą mieć dużych długości, ponieważ krótki rozstaw sprzyja lepszemu rozkładowi ciepła.
Odpowiednie zaplanowanie długości pętli to klucz do efektywności systemu ogrzewania podłogowego. Dzięki prawidłowym obliczeniom można zapewnić zarówno komfort cieplny, jak i znaczące oszczędności.
Na koniec, warto pamiętać, że podczas obliczeń długości pętli nie można pominąć długości dojścia do rozdzielacza oraz powrotu. Na przykład, jeśli mamy pokój o powierzchni 20 m² z rozstawem rur co 20 cm, może okazać się, że potrzebna będzie nie tylko sama długość rur w podłodze, ale również dodatkowe 10 metrów rury w odniesieniu do zasilania i powrotu. Dlatego nigdy nie warto oszczędzać na projektowaniu, ponieważ dobrze zaplanowana długość pętli to nie tylko komfort cieplny, ale również oszczędności na rachunkach za energię!

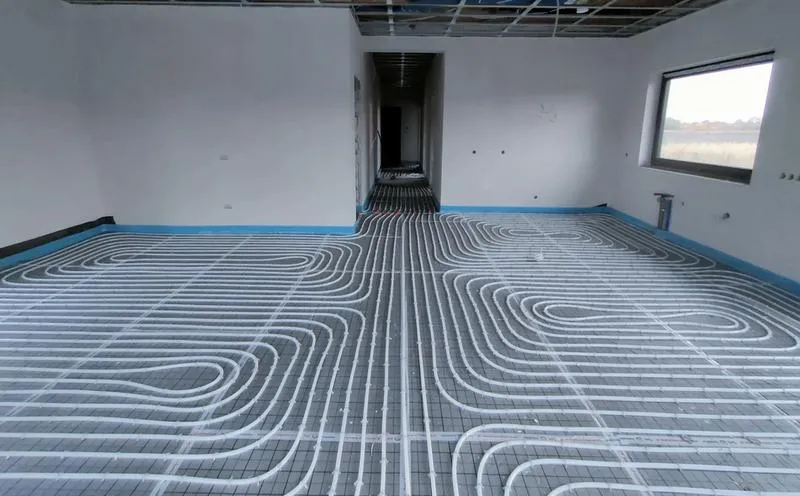

Jak obliczyć długość pętli ogrzewania podłogowego krok po kroku
W tym artykule znajdziesz szczegółowy przewodnik, który pomoże Ci prawidłowo obliczyć długość pętli ogrzewania podłogowego. Przedstawione kroki zawierają kluczowe czynniki, które należy uwzględnić, aby uniknąć nieprawidłowości i zapewnić efektywność całego systemu grzewczego.
- Przygotowanie projektu instalacji
Na samym początku sporządź szczegółowy projekt instalacji. Projekt ten powinien obejmować parametry grzewcze, średnicę rur, rozstaw rur oraz obliczenia zapotrzebowania na ciepło (OZC) w poszczególnych pomieszczeniach. Bez rzetelnego projektu zbilansowanie hydrauliczne oraz obliczenie długości pętli i ich średnicy stanie się niemal niemożliwe.
- Określenie zapotrzebowania na ciepło
W obliczeniach zapotrzebowania na ciepło dla poszczególnych pomieszczeń weź pod uwagę straty ciepła wynikające z przegród budowlanych, takich jak ściany, okna czy drzwi. Dzięki tym informacjom ustalisz, jaka moc musi być dostarczona przez ogrzewanie podłogowe. Pamiętaj, że niewłaściwe obliczenia prowadzą do niedogrzewania lub przegrzewania pomieszczeń, co jest problematyczne.
- Wybór średnicy rur
Dobór odpowiedniej średnicy rur ma kluczowe znaczenie dla efektywności systemu. Dla większości instalacji użycie rur o średnicy 16 mm zapewnia optymalne parametry. Niemniej jednak warto także uwzględnić, w jakim pomieszczeniu planujesz ich zastosowanie, ponieważ niektóre pomieszczenia mogą wymagać rur o większej średnicy.
- Obliczenie długości pętli
Biorąc pod uwagę metraż pomieszczenia oraz wybrany rozstaw rur, który najczęściej mieści się w przedziale 100-200 mm, oblicz długość pętli. Na przykład, w pokojach o powierzchni 20 m² z rozstawem 150 mm, długość pętli wyniesie około 132-134 m. Pamiętaj, że do tej długości należy dodać także długość dojścia do rozdzielacza i powrotu, co może znacząco zwiększyć całkowitą długość pętli.
- Doliczenie dojścia do rozdzielacza
Nie zapominaj, że całkowita długość pętli obejmuje nie tylko rury rozmieszczone na podłodze, ale także dojście do rozdzielacza oraz powrót. Na przykład, jeśli rury w podłodze mają 100 m, a rozdzielacz znajdzie się 5 m od pomieszczenia, całkowita długość pętli wyniesie już 110 m, co w przypadku rury o średnicy 16 mm może okazać się zbyt dużą długością.
- Sprawdzanie oporów hydraulicznych
Po wykonaniu obliczeń warto sprawdzić, czy wynikowa długość pętli nie przekracza dopuszczalnych oporów hydraulicznych. Utrzymanie oporów poniżej 20 kPa jest istotne, aby zapewnić odpowiedni przepływ ciepłej wody w całym systemie oraz uniknąć problemów z równoważeniem hydraulicznym.
- Podział na pętle w dużych pomieszczeniach
W przypadku dużych pomieszczeń, gdzie długość pętli może przekraczać rozsądne wartości, warto rozważyć podział instalacji na dwie lub więcej pętli. Dzięki temu łatwiej będzie regulować przepływ ciepła oraz uniknąć problemów z niedogrzewaniem.
Błędy w projektowaniu długości pętli – jak ich unikać?
W projektowaniu długości pętli grzewczych kluczowe staje się odpowiednie podejście do rozważań hydraulicznych. Mając własne doświadczenie, wiem, że dla domu o powierzchni 140 m² zastosowanie standardowych rur 16 mm wymaga, aby optymalna długość pętli wynosiła około 90-120 m. Jeśli pętla okaże się zbyt długa, nie tylko zwiększy opory hydrauliczne, ale również może spowodować różnice temperatur w poszczególnych strefach. Zważywszy na to, że temperatura zasilania ma fundamentalne znaczenie, skrupulatnie zajmuję się obliczaniem zapotrzebowania na ciepło w każdej części budynku, co z kolei powoduje, że częsty staje się podział na kilka pętli.
Kolejnym istotnym krokiem jest zwrócenie uwagi na detale związane z dojściem do rozdzielacza. Niezwykle ważne staje się doliczenie długości rur, gdy obliczamy całkowitą długość pętli. Na przykład, myśląc o pokoju o powierzchni 20 m², mogę mieć około 80 m rury w posadzce. Muszę jednak również uwzględnić dodatkowe 10 m na dojście do rozdzielacza i powrót. Taki błąd, które można by określić jako niedopatrzenie, potrafi przysporzyć później wielu problemów z regulacją systemu, co prowadzi do dalszego wzrostu oporu hydraulicznego. Dlatego lepiej jest podzielić pętlę na dwie krótsze, niż narażać się na kłopoty z nierównomiernym ogrzewaniem.
Również kwestią, na którą warto zwrócić uwagę, staje się odpowiednie zrównoważenie hydrauliczne instalacji. Kiedy jedna pętla jest znacznie dłuższa od pozostałych, ryzyko nierównomiernego rozprowadzania ciepła znacząco wzrasta. Dbałość o szczegóły sprawia, że wykorzystuję rotametry, aby śledzić przepływ wody z dokładnością. Dobrze zrównoważona instalacja nie tylko zwiększa komfort cieplny, lecz także pozwala na oszczędność energii. Warto pamiętać, że błędy popełnione na etapie projektowania mogą prowadzić do dużych kosztów eksploatacyjnych oraz frustracji w przyszłości, dlatego poświęcenie czasu na dokładne przemyślenie każdego aspektu instalacji okazuje się niezwykle istotne.
Ciekawostka: W przypadku ogrzewania podłogowego, długość pętli nie tylko wpływa na efektywność grzewczą, ale także na komfort użytkowników – różnice temperatur mogą bowiem wynosić nawet 5°C w różnych częściach pomieszczenia, co jest odczuwalne i może prowadzić do dyskomfortu.
Rola równoważenia hydraulicznego w obliczaniu długości pętli ogrzewania podłogowego
Równoważenie hydrauliczne stanowi kluczowy element projektowania systemu ogrzewania podłogowego, który wpływa na efektywność oraz komfort użytkowania tego rozwiązania. Z doświadczenia wynika, że przy projektowaniu instalacji w domach jednorodzinnych o powierzchni około 150 m² niezwykle istotna jest odpowiednia długość pętli grzewczych. W takim przypadku zazwyczaj przewiduje się 10 do 12 pętli, jednak każda z nich powinna mieć dobraną długość z uwzględnieniem parametrów hydraulicznych, aby nie przekroczyć oporu przepływu, który wynosi 25 kPa.
Równoważenie hydrauliczne ma na celu przede wszystkim osiągnięcie równomiernego rozkładu temperatury w pomieszczeniach. Nie wolno zapominać, że długość pętli grzewczej nie może przekraczać około 90 m w przypadku rur o średnicy 16 mm. Wspomnieliśmy o tym w tym artykule. Zbyt długie obiegi mogą prowadzić do problemów z ciepłem, a pompa obiegowa napotka trudności w osiągnięciu odpowiednich parametrów przepływu. Z doświadczenia wiem, że przy gęstym rozstawie rur trzeba dokładnie skalkulować te długości, aby uniknąć sytuacji, w której jedna strefa pomieszczenia ogrzewa się znacznie lepiej od innych.
Równoważenie hydrauliczne zapewnia wygodne i ekonomiczne korzystanie z ogrzewania podłogowego
W procesie projektowania instalacji kluczowe jest także uwzględnienie dojścia do rozdzielacza. Jeżeli masz chwilę to zapoznaj się z kluczowymi wskazówkami dotyczącymi podłączenia sterownika do pieca na ekogroszek. Na przykład, w pomieszczeniu o powierzchni 15 m² z rozstawem rur co 15 cm stosunkowo łatwo policzyć, że całkowita długość pętli, łącznie z dojściem do rozdzielacza i powrotem, może wynosić grubo ponad 80 m. Warto w tym kontekście rozważyć podział pomieszczenia na dwie pętle, ponieważ to znacząco ułatwi późniejszą regulację i pomoże uniknąć problemów z różnicami temperatur na posadzce.
Nie zapominajmy również, że równoważenie hydrauliczne obejmuje nie tylko kwestie techniczne. Odpowiednie zaprojektowanie długości pętli przyczynia się do zwiększenia efektywności energetycznej całego systemu. Kiedy pętle są prawidłowo zbalansowane, pompa ciepła ma możliwość pracy z optymalną mocą, co bezpośrednio przekłada się na niższe rachunki za ogrzewanie. W dłuższej perspektywie właściwe zbilansowanie instalacji umożliwia lepsze wykorzystanie energii oraz podnosi komfort życia mieszkańców.
Czy wiesz, że zbyt długie pętle w ogrzewaniu podłogowym mogą nie tylko prowadzić do nierównomiernego ogrzewania, ale także zwiększać ryzyko uszkodzeń rur? Dzielenie pomieszczenia na mniejsze pętle poprawia efektywność systemu i ułatwia przyszłą regulację temperatury.
Optymalizacja długości pętli – dlaczego rozstaw rur ma znaczenie?
W poniższej liście przedstawiamy kluczowe aspekty optymalizacji długości pętli w systemach ogrzewania podłogowego. Każdy punkt dostarcza istotnych informacji na temat projektowania, montażu oraz potencjalnych błędów, które mogą się zdarzyć podczas realizacji takiej instalacji.
- Precyzyjne określenie długości pętli - Długość pętli grzewczej powinna wynosić maksymalnie 80-100 m dla rur o średnicy 16 mm. Jeśli pętle są zbyt długie, powodują zwiększony opór, co negatywnie wpływa na przepływ ciepła i może prowadzić do nierównomiernego nagrzewania pomieszczeń. Dlatego właściwe zaprojektowanie długości pętli zapewnia zgodność z wymaganiami hydraulicznymi oraz energetycznymi systemu.
- Rozstaw rur a długość pętli - Gęstość rozstawu rur ma bezpośredni wpływ na całkowitą ilość rury potrzebnej do ogrzania konkretnej powierzchni. Przykładowo, im gęstszy rozstaw, tym więcej metrów rury przypada na każdy metr kwadratowy, co może prowadzić do wydłużania pętli i zwiększenia oporu hydraulicznego. W związku z tym optymalny rozstaw powinno się dobierać w zależności od potrzeb cieplnych pomieszczenia oraz rodzaju źródła ciepła, np. pompy ciepła.
- Dojście do rozdzielacza - Podczas obliczania długości pętli warto uwzględnić także długości dojścia rury do rozdzielacza oraz powrotu. Wiele osób pomija te odcinki, co zniekształca analizę całkowitej długości pętli. Zbyt długie dojścia mogą wprowadzać trudności z uzyskaniem wymaganych przepływów, dlatego warto dokładnie planować przebieg rur już na etapie projektu.
- Podział na pętle w dużych pomieszczeniach - Gdy długość pętli zaczyna zbliżać się do 100 m, lub gdy regulacja przepływu staje się problematyczna, warto rozważyć podział pomieszczenia na kilka krótszych pętli. Takie rozwiązanie ułatwia regulację, a także pomaga uniknąć przegrzewania niektórych obiegów, co pozwala zapewnić stabilność temperatury w całym pomieszczeniu.
- Ranking błędów wykonawczych - Niewłaściwe wykonanie instalacji, takie jak brak projektu, błędne obliczenia zapotrzebowania na ciepło, zbyt długie pętle, czy problemy z mocowaniem rur, mogą prowadzić do poważnych konsekwencji. Każdy z tych błędów wpływa na efektywność energetyczną systemu, a także na komfort użytkowników. Dlatego tak ważne jest, aby w trakcie planowania i wykonania całej instalacji przestrzegać odpowiednich norm i wytycznych.
FAQ - Najczęstsze pytania
Jakie czynniki wpływają na długość pętli ogrzewania podłogowego?Długość pętli ogrzewania podłogowego zależy głównie od średnicy rur oraz rozstawu, w jakim są ułożone.
Jakie są maksymalne długości pętli dla różnych średnic rur?Dla rur o średnicy 16 mm maksymalna długość pętli wynosi 100 m, dla 14 mm to 60-80 m, a dla 20 mm można osiągać długości 110-130 m.
Dlaczego doliczenie dojścia do rozdzielacza jest istotne przy obliczeniach długości pętli?Doliczenie długości dojścia do rozdzielacza oraz powrotu jest kluczowe, ponieważ może znacząco zwiększyć całkowitą długość pętli, co wpływa na efektywność systemu.
Jakie konsekwencje mogą wyniknąć z zbyt długiej pętli w ogrzewaniu podłogowym?Zbyt długa pętla prowadzi do zwiększenia oporu hydraulicznego oraz może powodować różnice temperatur w różnych częściach pomieszczenia, co obniża komfort użytkowania.
Jaką rolę odgrywa równoważenie hydrauliczne w projektowaniu systemu ogrzewania podłogowego?Równoważenie hydrauliczne jest kluczowe dla efektywności oraz komfortu użytkowania, ponieważ zapewnia równomierny rozkład temperatury w pomieszczeniach i optymalizuje pracę pompy ciepła.
