Bezpieczeństwo elektryczne w domu stanowi kluczowy temat, który często bagatelizujemy. Prawidłowe podłączenie gniazdka z uziemieniem odgrywa jedną z najważniejszych ról w zapewnieniu ochrony przed porażeniem prądem. Wyobraź sobie, że uziemienie działa jak swoisty wentyl, który w przypadku awarii odprowadza niechciane prądy do ziemi, tym samym chroniąc Ciebie oraz Twoje sprzęty. Z tego powodu tak istotne jest, aby każdy, kto planuje monterować gniazdko, dokładnie zaznajomił się z zasadami bezpieczeństwa oraz technikami, które powinny być przestrzegane. Skoro o tym mowa, przeczytaj, jak PE wpływa na bezpieczeństwo w elektryce.
Przydadzą się śrubokręty krzyżakowe o różnych rozmiarach, próbnik napięcia, multimetr do precyzyjnych pomiarów, nożyce do kabli, a opcjonalnie także wkrętarka. Każde z tych narzędzi pełni swoją rolę, a ich właściwe wykorzystanie zwiększy Twoje szanse na sukces. Pamiętaj, że dobre narzędzia to tylko część układanki – kluczem do bezpieczeństwa pozostaje odpowiednia wiedza i ostrożność.
Podstawowe zasady podłączania gniazdka z uziemieniem – bezpieczeństwo najważniejsze!
Podczas podłączania gniazdka z uziemieniem istotne jest przestrzeganie kilku kluczowych zasad. Na początek zawsze wyłącz zasilanie w obwodzie, nad którym pracujesz. Ten krok ma ogromne znaczenie, gdyż brak ostrożności może prowadzić do niebezpiecznych sytuacji. Po wyłączeniu zasilania upewnij się, że przewody rzeczywiście nie mają napięcia, korzystając z próbników lub multimetru. Zidentyfikowanie kolorów przewodów również jest bardzo ważne – pamiętaj, że przewód fazowy przyjmuje barwy brązową lub czarną, neutralny ma kolor niebieski, a przewód uziemiający jest żółto-zielony.
Gdy masz już pewność, że wszystko jest bezpieczne, przygotuj przewody poprzez zdjęcie izolacji na odpowiednią długość, a następnie przystąp do podłączania ich do właściwych zacisków gniazdka. Upewnij się, że każde połączenie jest mocne i stabilne, gdyż słabe połączenia mogą prowadzić do iskrzenia czy przegrzewania. Po zakończeniu montażu zweryfikuj poprawność uziemienia – do tego celu użyj testera gniazdek lub multimetru. Jeśli coś budzi Twój niepokój, skonsultuj się z elektrykiem, ponieważ bezpieczeństwo stanowi najwyższy priorytet!

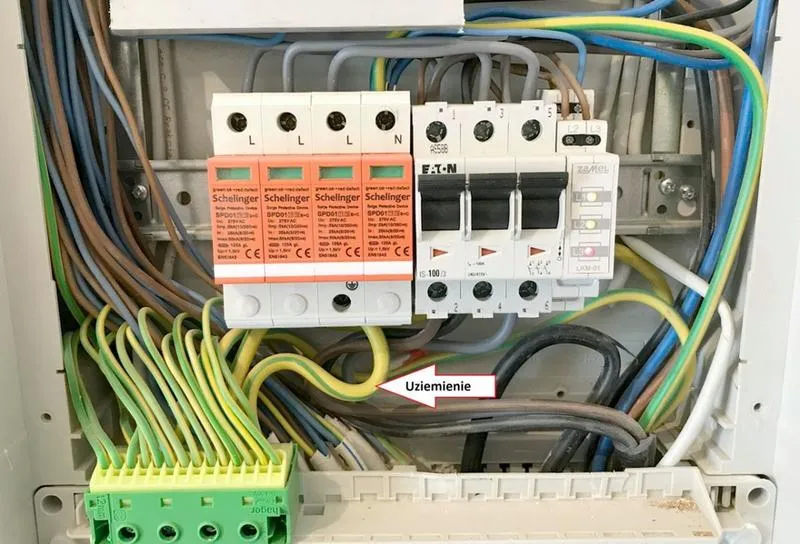

Jak bezpiecznie podłączyć uziemienie w rozdzielni? Przewodnik krok po kroku
Podłączenie uziemienia w rozdzielni odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznej. Poniżej znajdziesz szczegółową instrukcję, która poprowadzi Cię przez proces podłączania uziemienia. Zwrócimy uwagę na istotne elementy oraz zasady bezpieczeństwa, abyś mógł bezpiecznie wykonać tę pracę.
- Przygotowanie narzędzi i materiałów: Na początku upewnij się, że wszystkie niezbędne narzędzia i materiały masz pod ręką. Do pracy potrzebujesz śrubokrętów, próbników napięcia, nożyc do kabli oraz odpowiednich przewodów uziemiających, które są w kolorze żółto-zielonym. Przed przystąpieniem do działania warto zapoznać się z instrukcjami i schematami instalacji, co ułatwi Ci cały proces.
- Wyłączenie zasilania: Kiedy już wszystko przygotujesz, kolejnym krokiem będzie wyłączenie zasilania w rozdzielni. Odnajdź odpowiedni bezpiecznik, który kontroluje obwód, nad którym będziesz pracować. Jeśli masz jakiekolwiek wątpliwości, zdecydowanie zaleca się wyłączenie głównego wyłącznika prądu w całym budynku. Dzięki temu unikniesz potencjalnego porażenia prądem.
- Sprawdzenie braku napięcia: Następnie, po wyłączeniu zasilania, skorzystaj z próbników napięcia lub multimetru, aby upewnić się, że w przewodach nie ma prądu. Zwróć szczególną uwagę na przewody, które będą podłączane do uziemienia. Przestrzeganie tej zasady ma kluczowe znaczenie dla Twojego bezpieczeństwa.
- Zidentyfikowanie przewodów: Kolejny krok to zidentyfikowanie odpowiednich przewodów przed ich podłączaniem. Pamiętaj, że przewód uziemienia (PE) zawsze ma kolor żółto-zielony, przewód fazowy (L) zazwyczaj jest brązowy lub czarny, a przewód neutralny (N) jest niebieski. Upewnij się, że dobrze rozumiesz ich funkcje i znaczenie przed przystąpieniem do podłączania.
- Podłączenie przewodu uziemiającego: Następnie, podłącz przewód uziemiający (PE) do odpowiedniego zacisku w rozdzielni, który jest oznaczony symbolem uziemienia. Dzięki temu wszelkie nadmiarowe prądy będą odprowadzane do ziemi. Uważaj, aby połączenie było stabilne i dobrze dokręcone, co zapobiegnie przyszłym problemom.
- Dokładne sprawdzenie wszystkich połączeń: Po podłączeniu przewodów, dokładnie sprawdź, czy wszystkie są mocno przykręcone i nie ma luzów. Luźne połączenia mogą prowadzić do iskrzenia oraz innych niebezpieczeństw, dlatego pamiętaj, że każdy przewód musi być odpowiednio zabezpieczony w zaciskach.
- Testowanie systemu uziemiającego: Wreszcie, gdy wszystko już podłączysz, włącz zasilanie i przeprowadź testy poprawności działania uziemienia. Możesz użyć testera gniazdek lub multimetru, aby upewnić się, że przewód uziemiający działa prawidłowo i nie występują żadne błędy w połączeniu.
Niezbędne narzędzia do podłączenia gniazdka z uziemieniem
Podłączenie gniazdka z uziemieniem może wydawać się skomplikowane, jednak z odpowiednimi narzędziami oraz wiedzą każdy ma szansę to wykonać. Jeśli mówimy o niezbędnych przyrządach, warto zaopatrzyć się w kilka podstawowych narzędzi, które znacznie ułatwią tę pracę. Przede wszystkim potrzebujesz śrubokręta krzyżakowego w różnych rozmiarach, aby odkręcać i przykręcać zarówno komponenty gniazdka, jak i przewody. Dobrze jest również mieć pod ręką próbnik napięcia lub multimetr, dzięki którym upewnisz się, że w obwodzie nie ma prądu przed rozpoczęciem pracy, a po montażu sprawdzisz poprawność połączeń.
Druga grupa narzędzi znacząco ułatwia montaż
Wybierz także nożyce do kabli lub obcinaczki, które pozwolą Ci precyzyjnie przyciąć przewody do odpowiedniej długości oraz zdjąć izolację z ich końcówek. Dobre przygotowanie przewodów staje się kluczem do zapewnienia pewnych i stabilnych połączeń w zaciskach. Warto również pomyśleć o wkrętarce, ponieważ znacznie przyspieszy i ułatwi montaż gniazdka, zwłaszcza w trudnych warunkach, gdzie tradycyjne śrubokręty mogą zupełnie nie zdawać egzaminu. Dobrze jest również mieć miernik uziemienia, aby sprawdzić jakość połączeń uziemiających w całej instalacji, szczególnie w starszych budynkach. A skoro o tym mowa to odkryj, ile energii może przynieść instalacja fotowoltaiczna 8kW.
Na co zwrócić uwagę podczas pracy nad instalacją?
Pamiętaj, że posiadanie odpowiednich narzędzi to tylko połowa sukcesu. Niezwykle istotne staje się dbanie o bezpieczeństwo podczas pracy z elektrycznością. Zawsze wyłącz zasilanie w obwodzie, w którym zamierzasz pracować. Wykorzystaj próbnik, aby upewnić się, że prąd nie płynie, co pozwoli na uniknięcie nieprzyjemnych niespodzianek. Identyfikacja przewodów – ich kolorów oraz właściwej funkcji to kluczowy krok. Przewód fazowy zazwyczaj ma kolor brązowy, neutralny jest niebieski, a ochronny uziemiający zawsze żółto-zielony. Prawidłowe podłączenie i stabilne mocowanie przewodów w gniazdku zapewni ich niezawodne działanie oraz bezpieczeństwo użytkowników.
Bezpieczeństwo jest najważniejsze, gdy pracujemy z elektrycznością. Zawsze upewnij się, że nie ma napięcia w obwodzie, zanim rozpoczniesz swoją pracę.
Czy wiesz, że prawidłowe podłączenie uziemienia nie tylko zwiększa bezpieczeństwo, ale również poprawia działanie urządzeń elektrycznych? Uziemienie pomaga w odprowadzeniu nadmiaru prądu i może chronić sprzęt przed uszkodzeniem w wyniku przepięć.
Typowe błędy i zagrożenia podczas instalacji uziemienia
Instalacja uziemienia stanowi kluczowy aspekt bezpieczeństwa elektrycznego w każdym domu. Niestety, jej wykonanie często obarczone jest różnorodnymi błędami oraz zagrożeniami. Na początku warto zwrócić uwagę na najczęściej popełniany błąd, którym jest brak odłączenia zasilania przed rozpoczęciem pracy. Takie zaniedbanie może prowadzić do niebezpiecznych sytuacji, w tym porażenia prądem. Zawsze upewnij się, że wyłączyłeś odpowiedni bezpiecznik i sprawdź, czy w obwodzie nie ma napięcia, zanim cokolwiek dotkniesz.
Kolejnym typowym błędem, który można zaobserwować podczas instalacji uziemienia, jest niewłaściwe podłączenie przewodów. Wiele osób myli przewód fazowy z neutralnym, co prowadzi do poważnych problemów z działaniem całej instalacji. Ponadto, brak uziemienia lub jego nieprawidłowe podłączenie także stanowi istotne przewinienie. Pamiętam, że w tym wpisie była o tym mowa. Pamiętaj, że przewód ochronny (PE) musi być wyraźnie oznaczony i podłączony do odpowiedniego zacisku uziemiającego. Ignorowanie tych zasad nie tylko naraża urządzenia na uszkodzenia, ale również stwarza realne zagrożenie dla zdrowia użytkowników.
Nieprzestrzeganie zasad bezpieczeństwa zwiększa ryzyko wypadków
Do kolejnych zagrożeń związanych z instalacją uziemienia należy zaliczyć niewłaściwe wykorzystanie narzędzi oraz użycie uszkodzonych materiałów. Często zapominamy o sprawdzeniu stanu przewodów czy gniazdek, co w połączeniu z nieodpowiednimi narzędziami może prowadzić do awarii. Takie zaniedbania mogą skutkować nie tylko uszkodzeniem sprzętu, ale także pożarem. Dlatego warto zainwestować w najlepsze materiały oraz narzędzia. Pamiętaj, że bezpieczeństwo zawsze powinno być priorytetem.
Bezpieczeństwo elektryczne w domu to temat, którego nie warto lekceważyć. Staranność w instalacji uziemienia gwarantuje nie tylko sprawne działanie urządzeń, ale przede wszystkim bezpieczeństwo całej rodziny.
Na zakończenie, nie zapominaj o weryfikacji poprawności wykonania połączeń. Po zakończeniu instalacji, zawsze sprawdzaj, czy wszystkie przewody są prawidłowo podłączone oraz czy gniazdko działa poprawnie. Brak takiej weryfikacji może prowadzić do zagrażających życiu sytuacji w przyszłości. Pamiętaj, lepiej poświęcić kilka dodatkowych minut na sprawdzenie wszystkiego, niż później żałować. Jeśli masz jakiekolwiek wątpliwości, nie wahaj się skonsultować z profesjonalnym elektrykiem. Dbając o swoje bezpieczeństwo, zapewnisz sobie komfort użytkowania sprzętu elektrycznego w swoim domu. Pozostając przy temacie, poznaj kluczowe zasady bezpieczeństwa przy ogrzewaniu gazowym.
| Błąd/Zagrożenie | Opis |
|---|---|
| Brak odłączenia zasilania | Nieodłączenie zasilania przed rozpoczęciem pracy może prowadzić do porażenia prądem. |
| Niewłaściwe podłączenie przewodów | Mylenie przewodu fazowego z neutralnym może powodować problemy z działaniem instalacji. |
| Brak uziemienia lub jego nieprawidłowe podłączenie | Nieprawidłowe podłączenie przewodu ochronnego (PE) naraża urządzenia na uszkodzenia. |
| Niewłaściwe wykorzystanie narzędzi | Użycie uszkodzonych narzędzi oraz materiałów może prowadzić do awarii i pożaru. |
| Brak weryfikacji połączeń | Nie sprawdzenie poprawności podłączenia przewodów może skutkować zagrożeniem dla zdrowia. |
Ciekawostka: Wiele osób nie zdaje sobie sprawy, że nieprawidłowe uziemienie może nie tylko zagrażać zdrowiu, ale także wpływać na jakość sygnału w urządzeniach elektronicznych, takich jak telewizory czy komputery, co może prowadzić do ich awarii.
Normatywne wymagania dotyczące uziemienia w polskich instalacjach elektrycznych
W poniższej liście przedstawiam kluczowe normatywne wymagania dotyczące uziemienia w polskich instalacjach elektrycznych. Zawarte w niej informacje mają istotne znaczenie i powinny być przestrzegane w każdym przypadku, aby zapewnić odpowiedni poziom bezpieczeństwa w domach oraz innych budynkach.
- Obowiązek stosowania gniazdek z uziemieniem: W Polsce wszystkie nowe instalacje elektryczne muszą być wyposażone w gniazdka z uziemieniem, ponieważ ten kluczowy element chroni użytkowników przed porażeniem prądem. Szczególnie w miejscach, gdzie ryzyko jest zwiększone, takich jak kuchnie i łazienki, posiadanie gniazdek z uziemieniem staje się niezbędne. Z analizowanych przepisów wynika, że gniazdka bez uziemienia są już praktycznie nieakceptowane w nowych budynkach.
- Normy bezpieczeństwa: Zgodnie z przepisami, w tym normą PN-HD 60364-4-41, uziemienie należy wykonać w sposób zapewniający odpowiednią rezystancję, co z kolei jest niezbędne do skutecznego działania zabezpieczeń elektrycznych. W przypadku modernizacji starszych instalacji warto mieć na uwadze konieczność wykonania uziemienia, co może wiązać się z dodatkowymi kosztami i pracami.
- Wymogi dotyczące przewodów: W instalacjach elektrycznych obowiązują określone kolory przewodów, co odgrywa kluczową rolę w ich identyfikacji oraz prawidłowym podłączeniu. Na przykład przewód fazowy (L) występuje w kolorze brązowym lub czarnym, neutralny (N) ma kolor niebieski, zaś ochronny uziemiający (PE) przyjmuje barwę żółto-zieloną. Utrzymywanie tej kolorystyki jest istotne dla bezpieczeństwa instalacji i minimalizuje ryzyko błędów.
- Kontrola i weryfikacja uziemienia: Po zakończeniu montażu gniazdka z uziemieniem niezwykle istotne staje się przeprowadzenie testów, które potwierdzają, że uziemienie działa poprawnie. Warto wykorzystać tester gniazdek oraz multimetr do sprawdzenia ciągłości uziemienia i właściwego napięcia. Takie działania są nieodzowne, aby zapewnić bezpieczeństwo użytkowników.
