Kiedy myślę o instalacjach fotowoltaicznych, to zawsze przypomina mi się, jak wiele uwagi poświęcamy modułom i falownikom. Niemniej jednak, w rzeczywistości to kable odgrywają kluczową rolę jako serce systemu, ponieważ odpowiadają za skuteczny przesył energii. W kontekście kabli można wyróżnić dwa główne typy: kable DC (prąd stały) oraz AC (prąd zmienny). Ich różnorodne właściwości oraz zastosowanie znacząco wpływają na niezawodność całej instalacji. Kable DC przesyłają energię wyprodukowaną przez panele do falownika, natomiast kable AC dostarczają tę energię do domowej sieci elektrycznej.
- Kable są kluczowym elementem instalacji fotowoltaicznych, odpowiadającym za przesył energii.
- Wyróżnia się dwa główne typy kabli: DC (prąd stały) i AC (prąd zmienny), które mają różne zastosowania i wymagania technologiczne.
- Dla instalacji o mocy 10 kW zaleca się kabel o przekroju 6 mm² lub 10 mm², aby ograniczyć straty energii.
- Ważne jest, aby dobierać kable zgodnie z długością trasy kablowej i maksymalnym natężeniem prądu, dbając o dopuszczalne straty napięcia.
- Zaleca się użycie kabli spełniających normy PN-EN 50618 i PN-EN 60228 dla zapewnienia jakości oraz bezpieczeństwa instalacji.
- Izolacja kabli powinna być odporna na czynniki atmosferyczne, takie jak UV, wilgoć i zmienne temperatury, co zapewni długotrwałą eksploatację.
- Odpowiednia ochrona mechaniczna kabli jest niezbędna, zwłaszcza w miejscach narażonych na uszkodzenia.

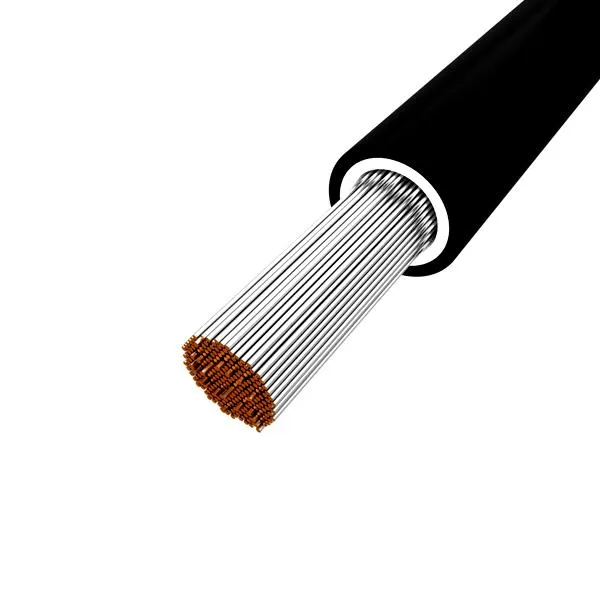

Różnice między kablami DC a AC są bardzo wyraźne i istotne. Jeśli cię to ciekawi, sprawdź, jak wybrać najlepszy kabel do instalacji. Przede wszystkim, kable DC muszą radzić sobie z wyższym napięciem, co sprawia, że ich izolacja wymaga znacznie większej wytrzymałości. Na przykład, kable takie jak H1Z2Z2-K czy PV1-F projektuje się z myślą o intensywnej eksploatacji na zewnątrz, więc muszą być odporne na promieniowanie UV, wilgoć oraz wysokie temperatury. W przypadku kabli AC najczęściej wybiera się przewody typu YKY, które bardziej nadają się do pracy w stabilnych warunkach, chociaż mają mniejszy nacisk na odporność na czynniki zewnętrzne.
Wykorzystanie kabli w instalacjach fotowoltaicznych kluczowe dla wydajności
Wybierając kable, nie można zapominać o ich funkcji oraz przekroju. Ogólnie można przyjąć, że dla instalacji o mocy 5 kW, przy długości kabli wynoszącej od 0 do 15 metrów, wystarczy kabel o przekroju 4 mm². Natomiast w większych instalacjach, na przykład o mocy 10 kW, zaleca się stosowanie przewodu 6 mm² lub nawet 10 mm², aby ograniczyć straty energii. Dobór odpowiedniego kabla pozwala na zachowanie dopuszczalnego spadku napięcia, który dla kabli DC nie powinien przekraczać 1,5%, a dla kabli AC 1%. W związku z tym każdy inwestor powinien dbać o to, by wybierać przewody odpowiednie do planowanego zastosowania.
Poza parametrami technicznymi, warto również zwrócić uwagę na procedury instalacyjne związane z kablami solarnymi. Nieprawidłowy montaż przewodów może prowadzić do poważnych zagrożeń, dlatego korzystanie z certyfikowanych przewodów, które zapewniają trwałość przez długi czas, ma kluczowe znaczenie. Nie można zapominać o normach PN-EN 50618, które dotyczą kabli fotowoltaicznych, co gwarantuje ich odpowiednią jakość. Inwestowanie w odpowiednie kable jest istotne, ponieważ to one stanowią podstawowy element zapewniający bezpieczeństwo i sprawność instalacji, które mają działać bezawaryjnie przez wiele lat.
Jak dobrać odpowiedni kabel do instalacji fotowoltaicznej o mocy 10 kW?
Właściwy dobór kabli do instalacji fotowoltaicznych o mocy 10 kW ma kluczowe znaczenie dla ich efektywności, bezpieczeństwa oraz trwałości. W tym artykule szczegółowo opiszę etapy, które pomogą w wyborze odpowiedniego typu oraz przekroju kabla do instalacji PV.

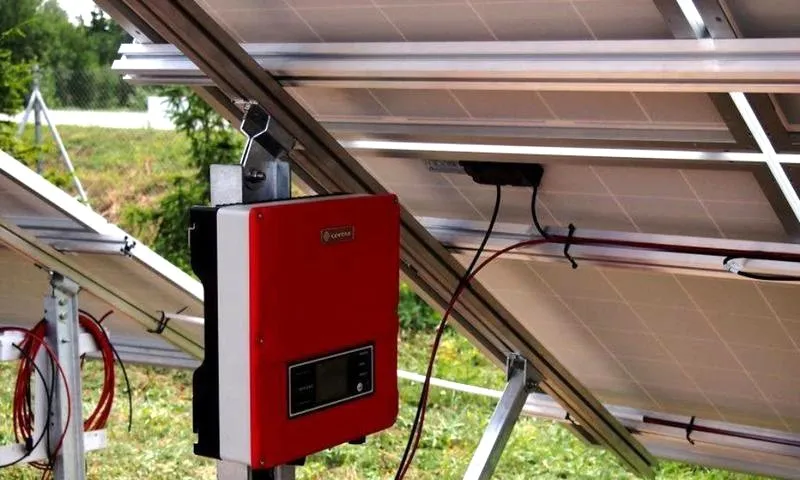

- Określenie rodzaju kabla: Na początku ustal, jakie kable potrzebujesz do konkretnej instalacji. Po stronie DC, a więc między panelami fotowoltaicznymi a falownikiem, konieczne będzie wykorzystanie kabli solarnych, takich jak H1Z2Z2-K 6 mm². Z kolei po stronie AC, od falownika do rozdzielnicy, polecam stosować kable YKY lub NYY o przekroju 5×4 mm² lub 5×6 mm², w zależności od odległości.
- Obliczenie długości trasy kablowej: Następnie zmierz odległość między panelami fotowoltaicznymi a falownikiem. Długość trasy kablowej wpływa na dobór odpowiedniego przekroju kabla. Im dłuższa trasa, tym większy przekrój powinien być zastosowany, aby zredukować straty napięcia.
- Obliczenie natężenia prądu: Kolejnym krokiem jest określenie maksymalnego natężenia prądu, które przepłynie przez kabel. W przypadku instalacji 10 kW, przy standardowym napięciu 1000V DC, przewiduj natężenie w granicach 14-16 A na każdą fazę (jeśli instalacja jest trójfazowa). Upewnij się, że przekrój kabla odpowiada dopuszczalnemu natężeniu prądu, aby uniknąć przegrzania okablowania.
- Dopuszczalne straty napięcia: Wykorzystaj wzór na spadek napięcia, by obliczyć, jaki przekrój kabla będzie adekwatny. Straty napięcia dla obwodów DC nie powinny przekraczać 1,5%, a dla obwodów AC 1%. Na przykład, jeżeli długość obwodu wynosi 50 metrów, zastosowanie kabla o przekroju 10 mm² pozwoli na zmniejszenie spadku napięcia.
- Wybór izolacji: Wybierając kable, zwróć uwagę na odpowiednią izolację, odporną na działanie czynników atmosferycznych, takich jak UV, wilgoć czy zmieniające się temperatury. Materiał izolacji powinien być zgodny z normami PN-EN 50618, co zapewni długotrwałą ochronę oraz bezpieczeństwo instalacji.
- Zapewnienie ochrony mechanicznej: Na koniec upewnij się, że kable są odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi. Jeżeli kable prowadzone są w gruncie, zaleca się stosowanie peszli lub rur ochronnych, aby chronić je przed wilgocią oraz przeciążeniem.
Jak obliczyć przekrój kabla do instalacji fotowoltaicznej 10 kW?
Aby obliczyć odpowiedni przekrój kabla do instalacji fotowoltaicznej o mocy 10 kW, należy uwzględnić kilka kluczowych czynników. Przede wszystkim musimy wziąć pod uwagę długość trasy kablowej oraz natężenie prądu, które będzie płynąć przez kabel. W przypadku typowej instalacji o tej mocy, spodziewamy się natężenia, które wspólnie generuje kilka paneli; te panele mogą produkować prąd o wartości 18-20 A. Dodatkowo warto monitorować straty napięcia, a maksymalny dopuszczalny poziom przyjmuje wartość 1,5% dla obwodów DC.
Dokładne obliczenia dla przewodu do instalacji 10 kW
W celu obliczenia minimalnego przekroju przewodu posłużymy się następującym wzorem: S = (2 × L × I) / (γ × ΔU). W tym równaniu L oznacza długość trasy kablowej w metrach, I to natężenie prądu, γ symbolizuje współczynnik przewodności elektrycznej dla miedzi (około 56 m/(Ω·mm²)), a ΔU wskazuje na dopuszczalny spadek napięcia w woltach. Na przykład, gdy długość trasy wynosi 25 metrów, a maksymalny spadek napięcia osiąga 1,5 V, kalkulacja pozwoli nam uzyskać przekrój wahający się w okolicach 6 mm² lub odrobinę większy, który zastosujemy dla miedzi.
Warto zaznaczyć, że wybór odpowiedniego typu kabla również ma kluczowe znaczenie. Dla instalacji DC zaleca się stosowanie przewodów typu H1Z2Z2-K, które charakteryzują się elastycznością umożliwiającą wytrzymanie zmiennych warunków atmosferycznych oraz zapewniając wysoką jakość sygnału. Z kolei po stronie AC, najlepiej sprawdzą się przewody YKY lub NYY, o przekroju od 5×4 mm² do 5×6 mm², w zależności od odległości do rozdzielni lub inwertera.
Prawidłowy dobór przekroju kabla nie tylko zapewnia wydajność całej instalacji, ale również ma bezpośredni wpływ na bezpieczeństwo użytkowania. Niewłaściwy dobór może prowadzić do przegrzewania kabli, co w skrajnych przypadkach grozi pożarem. Dlatego zawsze warto przeprowadzić dokładne obliczenia przed podjęciem finalnej decyzji, a w razie wątpliwości skonsultować się z doświadczonym elektrykiem lub specjalistą od fotowoltaiki.
Jakie normy regulują dobór kabli do instalacji fotowoltaicznych?
W poniższym tekście przedstawiamy listę najważniejszych norm oraz zasad, które regulują dobór kabli do instalacji fotowoltaicznych. Znajdziesz tutaj kluczowe informacje dotyczące rodzajów kabli, ich właściwości, zasad doboru przekroju, a także norm, które powinno się uwzględnić przy projektowaniu instalacji.
- Rodzaje kabli fotowoltaicznych: W instalacjach fotowoltaicznych głównie używa się dwóch typów kabli. Po pierwsze, kable DC łączą panele fotowoltaiczne z falownikiem, a po drugie, kable AC prowadzą prąd do domowej instalacji lub sieci. Kable DC, takie jak PV1-F i H1Z2Z2-K, charakteryzują się odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne. Z kolei kable AC, np. YKY i NYY, służą do przesyłu prądu zmiennego.
- Przekrój kabla: Dobór odpowiedniego przekroju kabla powinien opierać się na trzech zasadniczych czynnikach: długości trasy kablowej, natężeniu prądu oraz dopuszczalnych stratach napięcia. Generalnie, im dłuższy kabel i wyższe natężenie prądu, tym większy przekrój żyły powinien zostać zastosowany, aby ograniczyć straty energii. W praktyce, dla instalacji do 20 kW rekomendujemy stosowanie kabli o przekroju od 4 mm² do 10 mm², w zależności od mocy instalacji oraz długości trasy.
- Normy kabli: Kable przeznaczone do instalacji fotowoltaicznych powinny spełniać określone normy, takie jak PN EN 50618 oraz PN-EN 60228. Norma PN EN 50618 określa wymagania dotyczące izolacji i odporności kabli na zmienne warunki pracy. Natomiast PN-EN 60228 definiuje klasy elastyczności przewodników oraz ich rezystancję. Kable, które nie spełniają tych norm, mogą powodować problemy z bezpieczeństwem oraz efektywnością całej instalacji.
- Izolacja kabli: Zaleca się wybór kabli z podwójną izolacją, które są odporne na czynniki atmosferyczne oraz chemiczne. Najczęściej stosowane materiały to EPR, XLPE oraz LSZH. Kable DC wymagają szczególnie wytrzymałej izolacji, ponieważ narażone są na działanie słońca, deszczu i skrajnych temperatur.
- Bezpieczeństwo i połączenia: Podłączenie kabli fotowoltaicznych powinno odbywać się zgodnie z wymaganiami operatora sieci oraz schematem elektrycznym. Ważne jest również dbanie o jakość połączeń, co obejmuje wykorzystanie certyfikowanych złączy (np. MC4) oraz odpowiednie zabezpieczenie mechaniczne kabli, zwłaszcza w miejscach narażonych na uszkodzenia.
Jaki typ izolacji powinny mieć kable do fotowoltaiki?
Wybór odpowiedniego kabla do instalacji fotowoltaicznej odgrywa kluczową rolę, ponieważ jego jakość może znacząco wpłynąć na wydajność oraz bezpieczeństwo całego systemu. Z kolei kable solarne, które najczęściej wykorzystuje się do połączeń między panelami a inwerterem, muszą charakteryzować się podwyższoną odpornością na różnorodne czynniki atmosferyczne. Te czynniki obejmują promieniowanie UV, wilgoć oraz zmienne temperatury. Na rynku najpopularniejsze typy kabli to H1Z2Z2-K oraz PV1-F, które zgodne są z normą PN EN 50618, co zapewnia im długotrwałą eksploatację, nawet do 30 lat.
Analizując, jaki typ izolacji powinny mieć kable do fotowoltaiki, początkowo koncentruję się na podwójnej izolacji, ponieważ skutecznie chroni przewody przed uszkodzeniami. Materiały takie jak EPR (guma etylenowo-propylenowa) oraz XLPE (polietylen sieciowany) dostosowują się do ekstremalnych warunków, a ich zakresy temperatur pracy sięgają od -40°C do +90°C, a w krótkim okresie nawet do +120°C. Co więcej, ważne jest, aby wybierać kable bezhalogenowe i niewydzielające toksycznych gazów, co znacząco podnosi bezpieczeństwo pożarowe naszych instalacji.
Odpowiednia izolacja kabli fotowoltaicznych ma kluczowe znaczenie dla ich wydajności
Izolacja kabli fotowoltaicznych powinna wykazywać odporność nie tylko na promieniowanie UV, ale także na działanie ozonu oraz chemikaliów, ponieważ przewody te często narażone są na szereg czynników zewnętrznych. Poczytaj o tym na tej stronie. W miejscach o szczególnych warunkach, jak strefy przybrzeżne, warto zwrócić szczególną uwagę na odporność kabli na mgłę solną. Dlatego zaleca się wybierać przewody, które posiadają certyfikaty i normy potwierdzające ich wysoką jakość, takie jak TÜV, EN 50618 czy IEC 62930.
Podsumowując, odpowiednia izolacja kabli do fotowoltaiki nie tylko wpływa na poprawę ich wydajności, ale także znacznie zwiększa bezpieczeństwo. Dlatego podczas planowania instalacji warto skonsultować się z fachowcem, który doradzi w doborze właściwych kabli do konkretnego projektu. Skoro o tym mowa to sprawdź, jak uniknąć błędów przy wyborze średnicy komina. Dzięki starannemu wyborowi materiałów oraz uwzględnieniu norm i certyfikatów możemy zapewnić długoterminowe i niezawodne działanie naszej instalacji fotowoltaicznej.
| Typ izolacji | Odporność na czynniki | Zakres temperatur pracy | Cechy dodatkowe | Certyfikaty i normy |
|---|---|---|---|---|
| Podwójna izolacja | Promieniowanie UV, ozon, chemikalia, mgła solna | -40°C do +90°C (krótkoterminowo do +120°C) | Bezhalogenowe, niewydzielające toksycznych gazów | TÜV, EN 50618, IEC 62930 |
| EPR (guma etylenowo-propylenowa) | Odporny na warunki atmosferyczne | -40°C do +90°C (krótkoterminowo do +120°C) | Wysoka elastyczność w ekstremalnych warunkach | PN EN 50618 |
| XLPE (polietylen sieciowany) | Odporny na warunki atmosferyczne | -40°C do +90°C (krótkoterminowo do +120°C) | Wysoka odporność na chemikalia | PN EN 50618 |
Ciekawostką jest, że kable fotowoltaiczne z podwójną izolacją, odporne na działanie ozonu i chemikaliów, mogą znacznie zwiększyć trwałość instalacji w trudnych warunkach atmosferycznych, co jest szczególnie istotne w rejonach o intensywnym nasłonecznieniu i niekorzystnym wpływie środowiska.
