Wybierając odpowiednie kable do fotowoltaiki, zwracamy uwagę na kluczowy element każdej instalacji PV, niezależnie od jej skali. Uważam, że zrozumienie dostępnych rodzajów kabli oraz ich właściwości stanowi podstawę, aby zapewnić efektywność i bezpieczeństwo całego systemu. Kable możemy podzielić na dwa główne typy: przewody DC, które łączą panele fotowoltaiczne z falownikiem, oraz przewody AC, prowadzące energię z falownika do sieci elektrycznej lub domowej rozdzielni. Warto zaznaczyć, że kable DC muszą charakteryzować się odpornością na promieniowanie UV, zmienne temperatury oraz wilgoć, co sprawia, że doskonale nadają się do użytku na zewnątrz.
Przykłady kabli DC, takie jak H1Z2Z2-K oraz PV1-F, są standardem w branży fotowoltaicznej. Natomiast przewody AC, w tym YKY czy N2XH, najczęściej stosowane są w instalacjach domowych. Należy także zwrócić uwagę na przekrój kabli, ponieważ odpowiedni dobór przekroju w ogromnym stopniu wpływa na efektywność systemu. Na przykład, w przypadku instalacji o mocy 5 kW i długości przewodu wynoszącej do 15 metrów, kabel o przekroju 4 mm² sprawdzi się idealnie. Z kolei, jeśli odcinek przewodu jest dłuższy, warto zainwestować w przekrój 6 mm², aby nie przekroczyć dopuszczalnego spadku napięcia wynoszącego 1,5%.
Optymalny przekrój kabli w instalacjach fotowoltaicznych
Przy doborze kabli do fotowoltaiki bierzemy także pod uwagę moc instalacji oraz długość przewodów. Jak już śledzisz takie zagadnienia, sprawdź, jak właściwie dobrać akumulator do fotowoltaiki. Na przykład, w przypadku instalacji o mocy 6 kW oraz długości przewodów wynoszącej 20 metrów, niezbędny okaże się kabel o przekroju minimum 6 mm², a czasem nawet 10 mm². Co więcej, przy falownikach o mocach 10 kW, które najczęściej wykorzystujemy w większych gospodarstwach domowych, przewód AC o przekroju 5x10 mm² zapewni odpowiednie bezpieczeństwo i efektywność energetyczną. Trafny dobór przekroju kabla nie tylko zminimalizuje straty napięcia, ale również zwiększy bezpieczeństwo całej instalacji.
Na koniec warto podkreślić, że certyfikacja oraz normy stanowią niezbędny element procesu doboru kabli. Wszyscy producenci powinni zapewnić odpowiednie certyfikaty, takie jak EN 50618 czy IEC 62930, które gwarantują przystosowanie przewodów do trudnych warunków atmosferycznych oraz długotrwałego użytkowania. Nie powinniśmy oszczędzać na jakości kabli, ponieważ to one tworzą fundament wydajności i bezpieczeństwa całego systemu fotowoltaicznego. Właściwy wybór kabli z pewnością przełoży się na długowieczność instalacji oraz spokojną głowę na przyszłość.

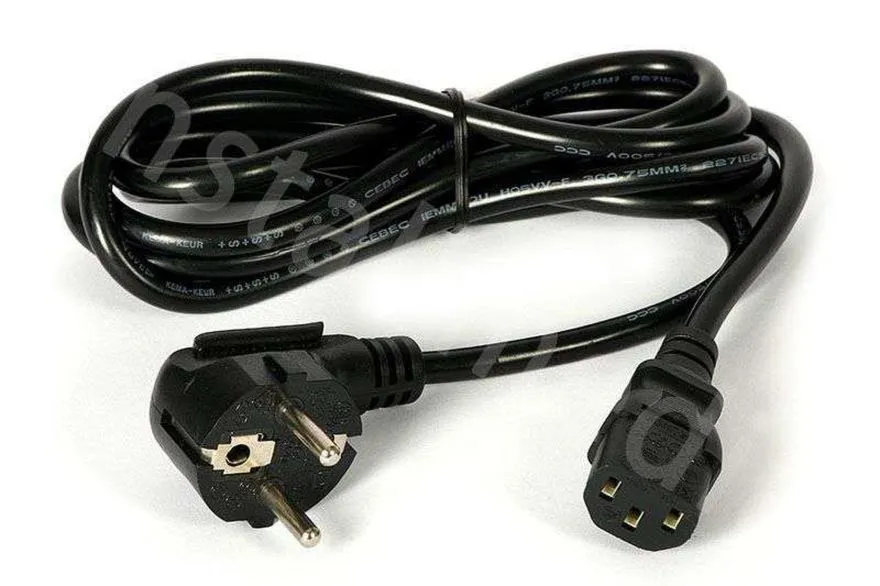

Przewód AC do fotowoltaiki – jak dobrać odpowiedni przekrój kabli
W tym poradniku poznasz kluczowe kroki, które pomogą Ci dobrać odpowiedni przekrój przewodów AC do instalacji fotowoltaicznej. Właściwy wybór przewodu odgrywa istotną rolę w zapewnieniu bezpieczeństwa oraz efektywności Twojego systemu. Każdy krok został szczegółowo opisany, co ma na celu ułatwienie procesu wyboru.
- Określenie mocy instalacji
Na samym początku ustal moc swojej instalacji fotowoltaicznej, zazwyczaj wyrażoną w kilowatach (kW). Dzięki temu przeprowadzisz dalsze obliczenia i właściwie dobierzesz przekroje przewodów. Na przykład, jeśli Twoja instalacja ma moc 6 kW, prąd w obwodzie DC może wynosić od 6 do 7 A. - Obliczenie natężenia prądu
Aby obliczyć natężenie prądu, zastosuj wzór I = P / (U × cosφ, w którym I oznacza natężenie prądu, P to moc, U to napięcie, a cosφ to współczynnik mocy. Przykładowo, dla falownika o mocy 10 kW i napięciu 400 V dokonasz obliczenia natężenia prądu, co stanie się ważnym czynnikiem przy doborze przekroju kabla. - Analiza długości trasy przewodów
Długość trasy przewodów wpływa na spadki napięcia. W przypadku obwodów AC, maksymalny spadek napięcia nie powinien przekraczać 1%. Przy obliczeniach uwzględnij zarówno długość przewodu w obie strony, korzystając ze wzoru ΔU = (2 × L × I × ρ) / S, gdzie L to długość w metrach, I to natężenie prądu, ρ to oporność materiału, a S to przekrój kabla. - Wybór odpowiedniego przekroju
Na podstawie obliczonego natężenia prądu oraz analizy długości trasy, dobierz odpowiedni przekrój przewodu. Dla instalacji do 6 kW, przy długości do 15 m, zazwyczaj wybiera się przekrój 4 mm², natomiast w przypadku dłuższych tras rozważ 6 mm². W większych instalacjach (10 kW) należy rozważyć przewody o większym przekroju, na przykład 10 mm², szczególnie w sytuacji, gdy odległość przekracza 25 m. - Zapewnienie zgodności z normami i certyfikatami
Upewnij się, że wybrane przez Ciebie przewody spełniają odpowiednie normy, takie jak EN 50618 oraz IEC 62930, co zapewnia ich wysoką jakość oraz bezpieczeństwo. Zwróć uwagę na materiały, odporność na UV oraz parametry cieplne, ponieważ wszystkie te czynniki mają wpływ na trwałość oraz wydajność całej instalacji.
Jak obliczyć odpowiedni przekrój kabla dla różnych mocy instalacji?
Obliczanie odpowiedniego przekroju kabla dla różnorodnych mocy instalacji elektrycznej stanowi kluczowy aspekt, którego nie należy lekceważyć. Warto rozpocząć od zrozumienia podstawowych parametrów. Każda instalacja, niezależnie od tego, czy jest to system fotowoltaiczny, czy inny, wymaga ustalenia maksymalnego natężenia prądu, który będzie przepływać przez kabel. Głównym wzorem, który możemy zastosować, jest: I = P / (U × cosφ). W tym przypadku I oznacza natężenie prądu w amperach, P to moc w watach, a U to napięcie. Skoro już tu wpadłeś, sprawdź, ile energii zużywa klimatyzator i poznaj sposoby na oszczędności. Dzięki temu w prosty sposób możemy obliczyć, jakie parametry musi spełniać nasz kabel, aby zapewnić zarówno bezpieczeństwo, jak i wydajność.
Właściwe dobranie przewodu do instalacji
Podczas wyboru odpowiedniego przekroju kabla należy zwrócić szczególną uwagę na straty napięcia. Zazwyczaj przyjmuje się, że maksymalny spadek napięcia nie powinien przekraczać 1% dla obwodów prądu zmiennego oraz 1,5% dla obwodów prądu stałego. Mając świadomość, że oporność miedzi wynosi około 0,0175 Ω·mm²/m, możemy obliczyć przekrój kabla, wykorzystując wzór: ΔU = (2 × L × I × ρ) / S. W równaniu tym L oznacza długość w metrach, a S to przekrój w mm². Dzięki temu prostemu równaniu ograniczymy straty energii oraz zapewnimy długowieczność instalacji. Jeżeli masz chwilę, odkryj, ile energii może generować instalacja fotowoltaiczna 8kW.
W przypadku instalacji generujących moc większą niż 5 kW, na przykład w typowych systemach fotowoltaicznych, różne aspekty związane z doborem kabli stają się jeszcze bardziej istotne. Jak już zgłębiasz ten temat to sprawdź, ile paneli fotowoltaicznych będzie odpowiednich dla twoich potrzeb. Dla instalacji o mocy 10 kW oraz wyższej konieczne może być użycie przewodów o przekroju wynoszącym nawet 10 mm², szczególnie w przypadku dłuższych tras. Warto zauważyć, iż stosowanie przewodów o zbyt małym przekroju prowadzi do przegrzewania się instalacji oraz, co gorsza, zwiększa ryzyko wystąpienia pożaru.
Znaczenie norm i zabezpieczeń przy wyborze kabli
Oprócz obliczania przekroju nie możemy zapominać o normach bezpieczeństwa oraz o jakości materiałów. Przewody powinny posiadać odpowiednie certyfikaty, takie jak EN 50618 lub IEC 62930, które gwarantują ich odporność na trudne warunki atmosferyczne oraz długą żywotność. W każdej instalacji kluczowym elementem staje się odpowiednie zabezpieczenie przed uszkodzeniem mechanicznym oraz przeciążeniem. Dlatego warto inwestować w sprawdzone rozwiązania, aby mieć pewność, że nasza instalacja będzie działać bezpiecznie i efektywnie przez długie lata.
Ciekawostką jest to, że odpowiednio dobrany przekrój kabla może nie tylko zwiększyć bezpieczeństwo instalacji, ale również wpłynąć na jej efektywność energetyczną, gdyż zbyt mały przekrój prowadzi do strat energii w postaci ciepła, co w dłuższej perspektywie może zwiększyć koszty eksploatacji systemu fotowoltaicznego.
Najczęstsze błędy przy doborze kabli do systemów PV
Dobór kabli do systemów fotowoltaicznych to kluczowy krok, który pozwala na wydajne i bezpieczne działanie naszej instalacji. Niestety, zarówno amatorzy, jak i specjaliści często popełniają błędy, mogące prowadzić do poważnych konsekwencji. Najczęstszym z nich pozostaje wybór zbyt małego przekroju kabla, co w praktyce oznacza, że przewód nie przeprowadza wymaganej ilości prądu. Skoro już dotykamy tego tematu to sprawdź, jak wybrać najlepszy kabel do rozdzielni. Skutkuje to przegrzewaniem się, a w skrajnych przypadkach może prowadzić nawet do pożaru. Dlatego tak istotne pozostaje dobieranie kabli na podstawie dokładnych obliczeń, w których uwzględniamy moc paneli oraz długość trasy kablowej.
Warto również zwrócić uwagę na inny istotny błąd, jakim jest ignorowanie spadku napięcia w instalacji. Maksymalny spadek napięcia dla obwodów DC nie powinien przekraczać 1,5%. Ten parametr ma kluczowe znaczenie, ponieważ wpływa na ogólną efektywność systemu. Jeśli dopuszczalny spadek napięcia przekroczy tę wartość, instalacja traci energię, co z kolei obniża wydajność paneli i może prowadzić do przedwczesnego uszkodzenia sprzętu. Regularne sprawdzanie i analizowanie obwodów pozwala utrzymać optymalne parametry.
Odpowiednie oznaczenie kabli solarnych jest kluczowe dla bezpieczeństwa
Nie można również zapominać o właściwym oznaczeniu kabli. Wiele osób decyduje się na tradycyjne kable instalacyjne, sądząc, że taki wybór wystarczy. To poważny błąd! Kable do instalacji PV, takie jak H1Z2Z2-K czy PV1-F, projektowane są z myślą o szczególnych warunkach, które występują na dachu lub w kontakcie z glebą. Muszą być odporne na promieniowanie UV, chemikalia oraz skrajne temperatury. Warto również stosować odpowiednie konektory, które zapewnią trwałe i szczelne połączenia, co zminimalizuje ryzyko awarii. Ignorowanie tych zasad może doprowadzić do awarii instalacji, co wiąże się z wysokimi kosztami napraw.
Wreszcie, kwestii bezpieczeństwa nie można bagatelizować. Uszkodzenia mechaniczne kabli, które znajdują się w miejscach narażonych na działanie czynników atmosferycznych, stanowią poważne zagrożenie. Dlatego tak ważne pozostaje stosowanie odpowiednich rurek ochronnych oraz umiejętne układanie przewodów, aby zabezpieczyć je przed wilgocią i promieniowaniem UV. Wszystkie te działania mają na celu nie tylko wydłużenie żywotności instalacji, ale przede wszystkim zapewnienie bezpieczeństwa jej użytkowników. Pamiętajmy, że każdy element instalacji ma znaczenie, a decyzje podejmowane wyłącznie ze względu na niską cenę mogą przynieść więcej szkód niż korzyści.
| Błąd | Opis |
|---|---|
| Wybór zbyt małego przekroju kabla | Przewód nie przeprowadza wymaganej ilości prądu, co prowadzi do przegrzewania się i może spowodować pożar. |
| Ignorowanie spadku napięcia | Maksymalny spadek napięcia dla obwodów DC nie powinien przekraczać 1,5%. Przekroczenie powoduje utratę energii i obniżenie wydajności paneli. |
| Niewłaściwe oznaczenie kabli | Wybór tradycyjnych kabli instalacyjnych zamiast kabli odpornych na UV, chemikalia i skrajne temperatury. |
| Uszkodzenia mechaniczne kabli | Kable w miejscach narażonych na działanie czynników atmosferycznych są zagrożone uszkodzeniami, co wymaga stosowania odpowiednich rurek ochronnych. |
Ciekawostką jest, że odpowiednio dobrany przekrój kabla może nie tylko zapobiegać przegrzewaniu i pożarom, ale także wpłynąć na poprawę wydajności energetycznej całego systemu, co przyczynia się do szybszego zwrotu inwestycji w instalację fotowoltaiczną.
Bezpieczeństwo kabli fotowoltaicznych – normy i certyfikaty
Bezpieczeństwo kabli fotowoltaicznych stanowi kluczowe zagadnienie, które projektanci oraz instalatorzy systemów PV powinni koniecznie brać pod uwagę. W dalszej części artykułu przedstawiamy istotne normy oraz certyfikaty, które kable używane w instalacjach fotowoltaicznych muszą spełniać, aby zapewnić efektywność i bezpieczeństwo ich użytkowania.
- Norma EN 50618 - To europejska norma, która wyznacza wymagania dla kabli przeznaczonych do systemów fotowoltaicznych. Kable zgodne z tą normą cechują się wysoką odpornością na niekorzystne warunki atmosferyczne oraz odpowiednimi parametrami elektrycznymi. Norma ta dotyczy przewodów o napięciach do 1 000 V DC, dlatego stanowi podstawowy punkt odniesienia przy wyborze kabli do instalacji.
- Norma IEC 62930 - To międzynarodowy standard dedykowany kablom PV, który pozwala na ich użytkowanie w napięciach do 1 500 V DC. Kable spełniające ten standard powinny charakteryzować się dużą elastycznością, odpornością na promieniowanie UV oraz wysoką temperaturę. Te cechy są kluczowe, szczególnie podczas długotrwałego użytkowania w zmieniających się warunkach atmosferycznych.
- Certyfikaty CE i CPR - Te certyfikaty potwierdzają zgodność kabli z europejskimi wymaganiami budowlanymi oraz normami bezpieczeństwa przeciwpożarowego. Uzyskanie tych dokumentów świadczy o wysokiej jakości i bezpieczeństwie kabli, co jest niezbędne przy montażu instalacji elektrycznych, a zwłaszcza systemów fotowoltaicznych.
- Certyfikat TÜV - Ten niezależny certyfikat potwierdza, że przewody wykazują odporność na trudne warunki atmosferyczne oraz procesy starzenia. Kable posiadające ten certyfikat są bardziej niezawodne, co znacznie zwiększa bezpieczeństwo oraz trwałość instalacji PV. Warto zatem zwrócić uwagę na ten certyfikat, szczególnie w przypadku użytkowania w ekstremalnych warunkach klimatycznych.
